PS9332L{{1}E{{2{2}AX
Dekri teren
Karakteristik teknik

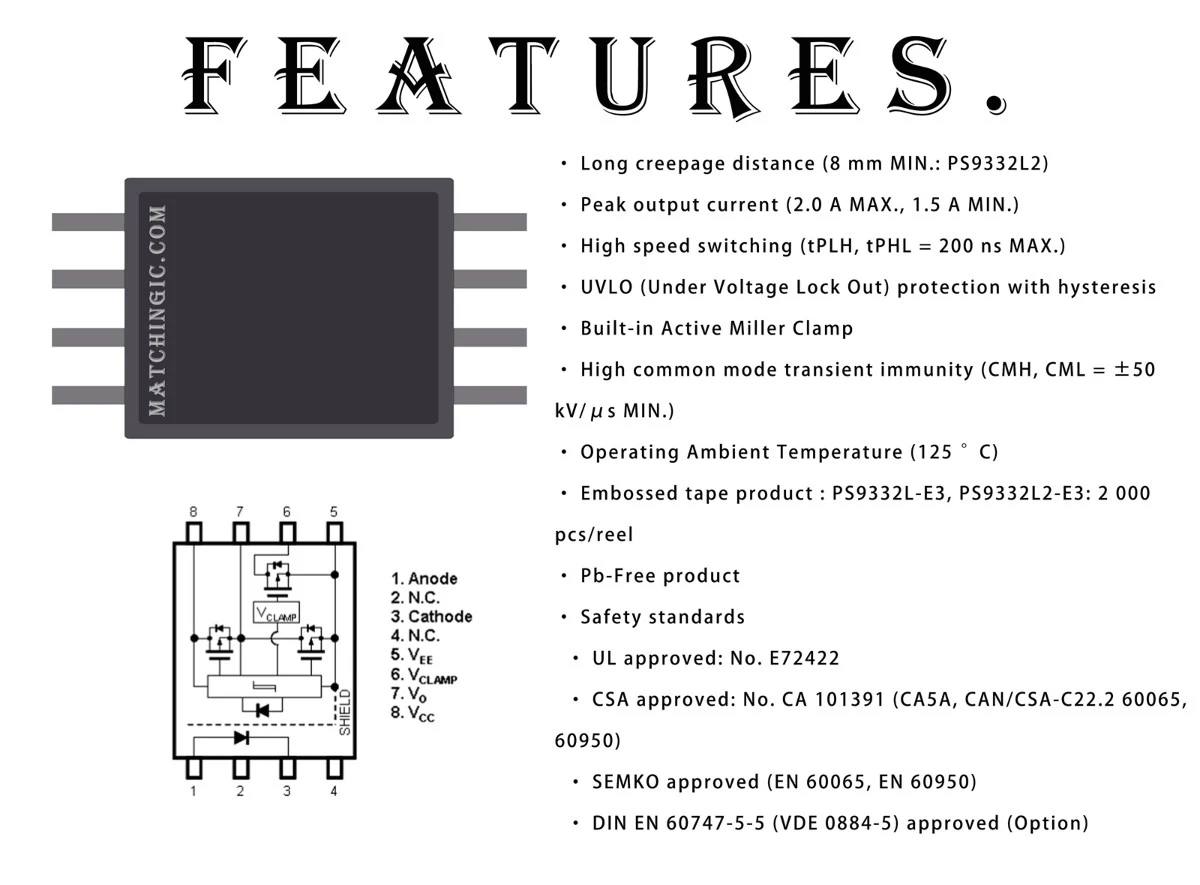

Pilotè pòtay optocoupler PS9332L2-E3-AX la se yon eleman ki gen gwo pèfòmans ki gen yon distans ki long ki se 8 mm minimòm, pik pwodiksyon aktyèl ki sòti nan 1.5 A minimòm jiska 2.0 A. maksimòm, ak gwo vitès chanje ak yon maksimòm pwopagasyon delè tan nan 200 ns. Avèk pwoteksyon UVLO, yon Clamp Miller aktif ki entegre, ak segondè iminite tranzitwa mòd komen nan ± 50 kV / μs minimòm, aparèy sa a asire fyab ak estabilite nan aplikasyon pou mande. Opere avèk efikasite nan tanperati jiska 125 degre, li disponib nan yon fòma kasèt Relief ak 2,000 moso pou chak bobin. Lè yo gen Pb-gratis, li konfòme ak estanda anviwònman an. Anplis de sa, li satisfè divès kalite apwobasyon sekirite, tankou UL, CSA, SEMKO, ak DIN EN 60747-5-5. An jeneral, PS9332L2-E{3-AX a ofri yon solisyon konplè pou sistèm elektwonik pèfòmans segondè ak yon konsantre sou spesifikasyon done ki baze sou.
Pwodwi ki gen rapò:
=
|
Mfr Pati |
PS9332 |
PS9332L{{1}AX |
PS9332L{{1}E{{2{2}AX |
PS9332L{{1}V-AX |
PS9332L2-VE3-AX |
|
Deskripsyon |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
|
Machandiz |
50000 |
50000 |
50000 |
50000 |
50000 |
|
Estati pwodwi |
Aktif |
Aktif |
Aktif |
Aktif |
Aktif |
|
Teknoloji |
Couplage optik |
Couplage optik |
Couplage optik |
Couplage optik |
Couplage optik |
|
Kantite Chanèl |
1 |
1 |
1 |
1 |
1 |
|
Voltage - Izolasyon |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
|
Iminite tranzitwa mòd komen (min) |
50kV / nou |
50kV / nou |
50kV / nou |
50kV / nou |
50kV / nou |
|
Reta pwopagasyon tpLH / tpHL (Max) |
200ns, 200ns |
200ns, 200ns |
200ns, 200ns |
200ns, 200ns |
200ns, 200ns |
|
Distòsyon lajè batman kè (Max) |
75ns |
75ns |
75ns |
75ns |
75ns |
|
Kouran - Sòti segondè, ba |
2A, 2A |
2A, 2A |
2A, 2A |
2A, 2A |
2A, 2A |
|
Kouran - Sòti pik |
2A |
2A |
2A |
2A |
2A |
|
Voltage - Avant (Vf) (Typ) |
1.56V |
1.56V |
1.56V |
1.56V |
1.56V |
|
Aktyèl - DC Forward (Si) (Max) |
25mA |
25mA |
25mA |
25mA |
25mA |
|
Voltage - Pwovizyon pou Sòti |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
|
Tanperati Fonksyònman |
-40-C ~ 110-C |
-40-C ~ 110-C |
-40-C ~ 110-C |
-40-C ~ 110-C |
-40-C ~ 110-C |
|
Pake / Ka |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
|
Pake |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
APLIKASYON:
• IGBT, MOS FET Gate Chofè
• Endistriyèl varyateur
• IH (chofaj endiksyon)
DESKRIPSYON:
PS9332L ak PS9332L2 yo se izolatè makonnen optik ki gen yon GaAlAs ki ap dirije sou bò D 'ak yon dyod foto, yon sikwi pwosesis siyal ak yon tranzistò pwodiksyon pouvwa sou bò pwodiksyon sou yon sèl chip. PS9332L ak PS9332L2 yo fèt espesyalman pou segondè iminite transient mòd komen (CMR), gwo pwodiksyon aktyèl, aktif Miller kranpon ak gwo vitès chanje. PS9332L ak PS9332L2 yo apwopriye pou kondwi IGBT ak MOS FET.
