ACPL{{0}J{{1{1}E

ACPL-333J{-500E a sipòte yon seri fonksyonman VCC laj soti nan 15 V a 30 V sou seri tanperati a nan -40 degre a 105 degre, asire adaptabilite nan divès kondisyon fonksyònman.

Voye rechèch

Dekri teren

Karakteristik teknik

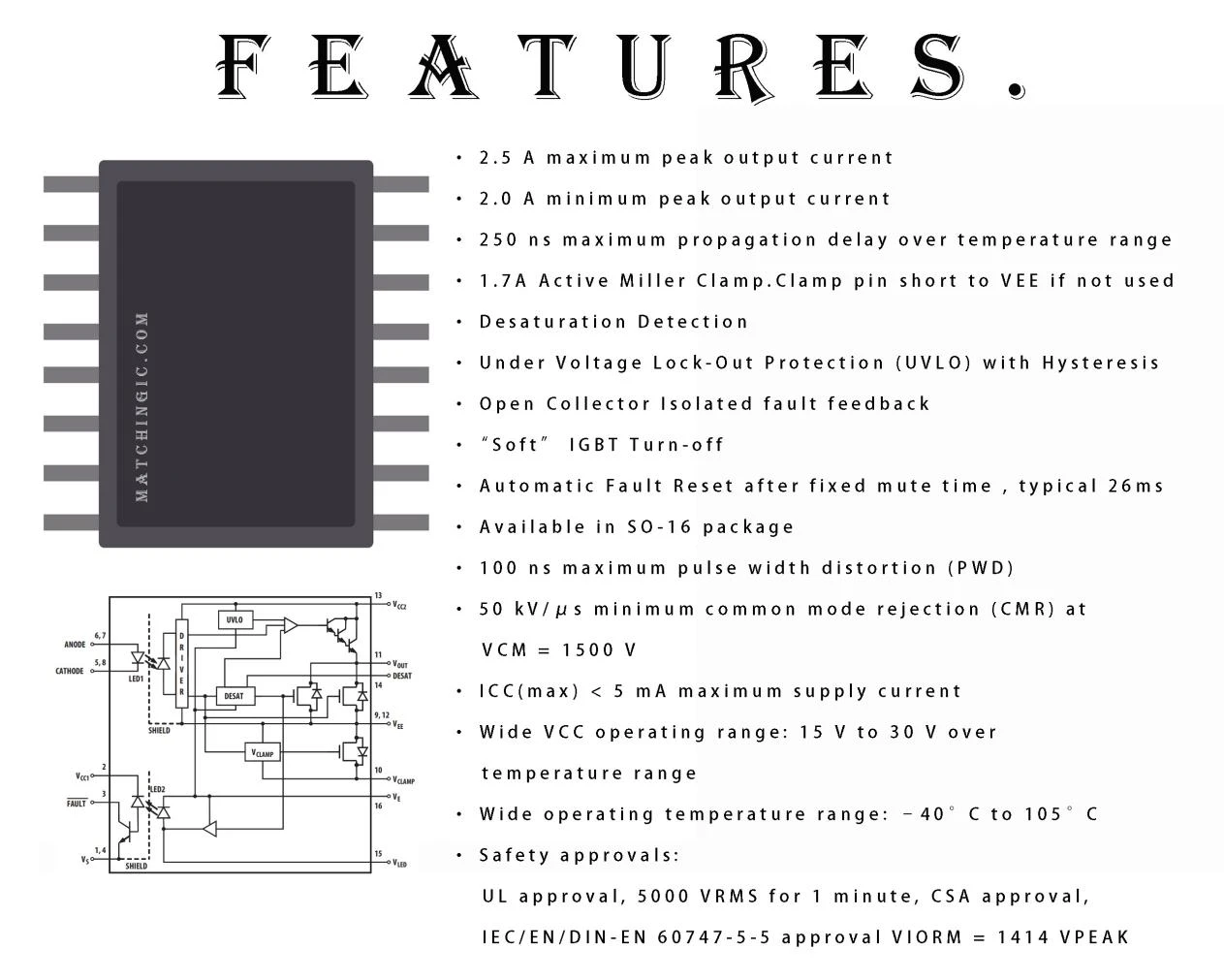

Pilotè pòtay optocoupler ACPL-333J-500E a ekselan ak yon pwodiksyon pik 2.5 A, reta pwopagasyon 250 ns, ak karakteristik tankou Miller Clamp aktif, deteksyon desaturasyon, ak bloke anba vòltaj. Etenn IGBT "mou" li yo, reset otomatik defo, ak pake SO-16 kontra enfòmèl ant amelyore efikasite. Espesifikasyon remakab yo enkli 100 ns distòsyon lajè batman kè, 50 kV / μs rejè mòd komen, ba aktyèl ekipman pou (< 5 mA), and a wide operating range (15 V to 30 V). Safety approvals (UL, CSA, IEC/EN/DIN-EN 60747-5-5) underscore its reliability in powering insulated gate bipolar transistors for diverse applications.

product-1263-1011

Pwodwi ki gen rapò:

Mfr Pati	ACPL{{0}J{{1{1}E	ACPL{{0}J{{1{1}E
Deskripsyon	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ
Machandiz	50000	50000
Estati pwodwi	Aktif	Aktif
Teknoloji	Couplage optik	Couplage optik
Kantite Chanèl	2	2
Voltage - Izolasyon	5000Vrms	5000Vrms
Iminite tranzitwa mòd komen (min)	15kV/μs	15kV/μs
Reta pwopagasyon tpLH / tpHL (Max)	250ns% 2c 250ns	250ns% 2c 250ns
Distòsyon lajè batman kè (Max)	100ns	100ns
Kouran - Sòti segondè, ba	1A,1A	1A,1A
Kouran - Sòti pik	1A	1A
Voltage - Avant (Vf) (Typ)	1.6V	1.6V
Aktyèl - DC Forward (Si) (Max)	25mA	25mA
Voltage - Pwovizyon pou Sòti	15 V ~ 30 V	15 V ~ 30 V
Tanperati Fonksyònman	-40 degre ~ 105 degre	-40 degre ~ 105 degre
Pake / Ka	WSOP16(7.5x1.27)	WSOP16(7.5x1.27)
Pake	Tap & Bobine (TR)	Tap & Bobine (TR)

Aplikasyon:

• Kondwi pòtay IGBT/Power MOSFET izole

• AC ak brushless DC motè kondui

• Endistriyèl varyateur ak ekipman pou pouvwa san enteripsyon (UPS)

Deskripsyon:

ACPL-333J a se yon avanse 2.5 A pwodiksyon aktyèl, fasil pou itilize, chofè entèlijan pòtay ki fè IGBT VCE pwoteksyon fay konpak, abòdab, ak fasil pou aplike. Karakteristik tankou deteksyon VCE entegre, anba blokaj vòltaj (UVLO), "mou" IGBT fèmen, izole fidbak fay pèseptè louvri, aktif Miller blocage ak Autofault reset bay maksimòm fleksibilite konsepsyon ak pwoteksyon sikwi.

ACPL-333J gen yon LED AlGaAs. Dirije a se optik makonnen nan yon sikwi entegre ak yon etap pwodiksyon pouvwa. ACPL-333J yo apwopriye pou kondwi IGBT pouvwa ak MOSFET yo itilize nan aplikasyon pou kontwòl motè varyateur. Vòltaj ak aktyèl optocouplers sa yo bay yo fè yo apwopriye pou kondwi IGBT dirèkteman ak evalyasyon jiska 1200 V ak 150 A. Pou IGBT ki gen pi wo evalyasyon, ACPL-333J ka itilize pou kondwi yon etap pouvwa disrè ki. kondwi pòtay IGBT la. ACPL-333J gen yon vòltaj izolasyon VIORM=1414 VPEAK.

ATANSYON:

Li rekòmande pou pran prekosyon nòmal estatik nan manyen ak asanble eleman sa a pou anpeche domaj ak/oswa degradasyon ki ka pwovoke pa ESD. Konpozan ki parèt nan fich done sa a pa dwe itilize nan aplikasyon oswa anviwònman militè oswa ayewospasyal.

Baj popilè: acpl-333j-500e, Lachin acpl-333j-500e manifaktirè, founisè
