PS9331L{{1}E{{2{2}AX

Chofè pòtay optocoupler PS9331L2-E3-AX la se yon solisyon serye ak kontra enfòmèl ant pou aplikasyon ki mande izolasyon wo-pèfòmans ak kondwi efikas pòtay.

Voye rechèch

Dekri teren

Karakteristik teknik

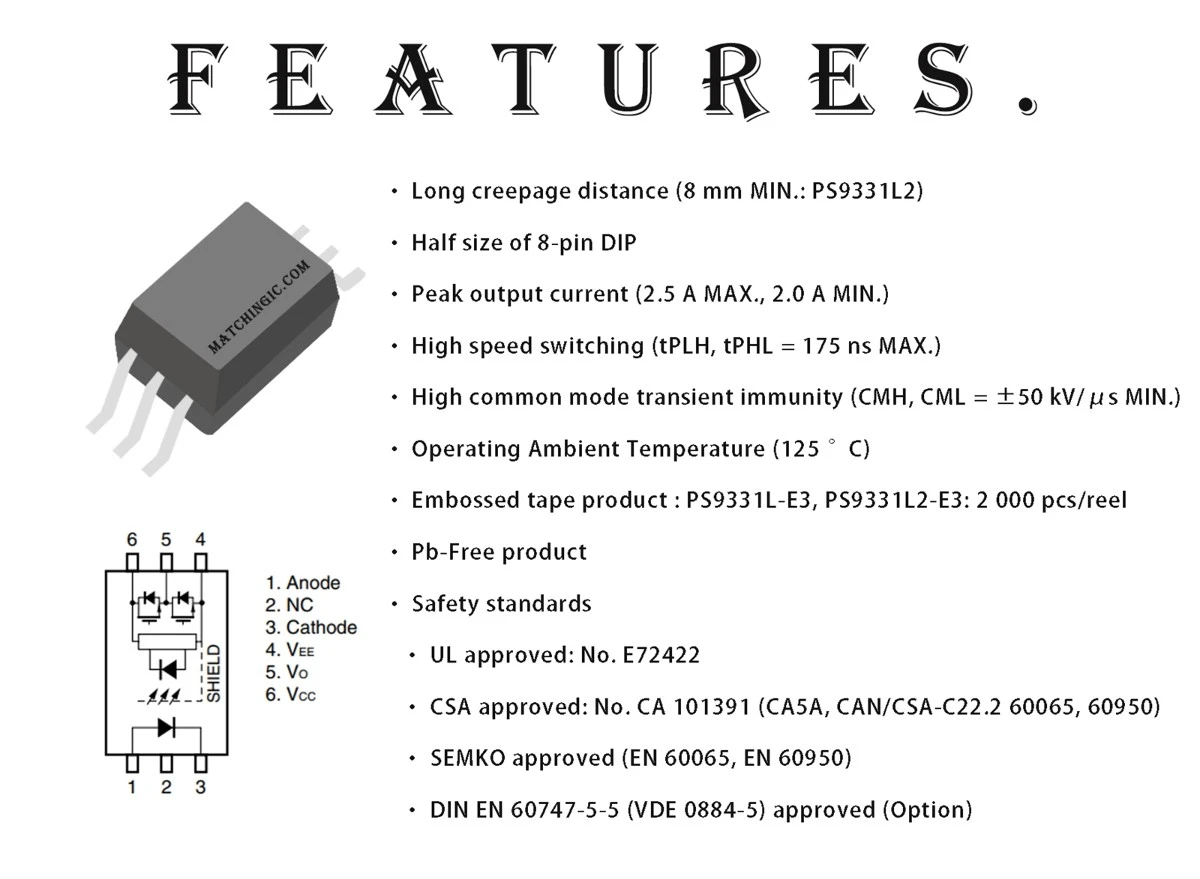

Chofè pòtay optocoupler PS9331L2-E3-AX la se yon solisyon versatile ak kontra enfòmèl ant ki fèt pou aplikasyon elektwonik pèfòmans segondè. Karakteristik enpòtan yo enkli yon distans creepage minimòm 8 mm, mwatye gwosè yon 8-pin DIP, ak yon pik pwodiksyon aktyèl 2.5 A max. Kapasite chanjman gwo vitès li yo (175 ns max.), makonnen ak enpresyonan iminite tranzitwa mòd komen (± 50 kV / μs min.), fè li ideyal pou aplikasyon kote repons ak fyab yo kritik. Opere san pwoblèm nan tanperati jiska 125 degre, optocoupler la pake nan bobin nan 2, 000 moso, bay entegrasyon pratik nan pwosesis fabrikasyon. Anplis de sa, konpozisyon Pb-Free li aliman ak estanda anviwònman an, epi konfòmite li ak sètifikasyon sekirite, tankou UL, CSA, SEMKO, ak DIN EN, souliye angajman li nan satisfè kondisyon sekirite entènasyonal yo. An rezime, PS9331L2-E{3-AX a parèt kòm yon solisyon solid, ki efikas nan espas ki e ki konfòme ak sekirite pou divès konsepsyon elektwonik.

product-1757-1288

Pwodwi ki gen rapò:

Mfr Pati	PS9331	PS9331L2-AX	PS9331L{{1}E{{2{2}AX	PS9331L2-V-AX	PS9331L2-VE3-AX
Deskripsyon	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ
Machandiz	50000	50000	50000	50000	50000
Estati pwodwi	Aktif	Aktif	Aktif	Aktif	Aktif
Teknoloji	Couplage optik	Couplage optik	Couplage optik	Couplage optik	Couplage optik
Kantite Chanèl	1	1	1	1	1
Voltage - Izolasyon	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Iminite tranzitwa mòd komen (min)	50kV / nou	50kV / nou	50kV / nou	50kV / nou	50kV / nou
Reta pwopagasyon tpLH / tpHL (Max)	175ns, 175ns	175ns, 175ns	175ns, 175ns	175ns, 175ns	175ns, 175ns
Distòsyon lajè batman kè (Max)	75ns	75ns	75ns	75ns	75ns
Kouran - Sòti segondè, ba	2A, 2A	2A, 2A	2A, 2A	2A, 2A	2A, 2A
Kouran - Sòti pik	2A	2A	2A	2A	2A
Voltage - Avant (Vf) (Typ)	1.56V	1.56V	1.56V	1.56V	1.56V
Aktyèl - DC Forward (Si) (Max)	25mA	25mA	25mA	25mA	25mA
Voltage - Pwovizyon pou Sòti	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V
Tanperati Fonksyònman	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C	-40-C ~ 110-C
Pake / Ka	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)
Pake	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)

APLIKASYON:

• IGBT, MOS FET Gate Chofè

• Endistriyèl varyateur

�% a2 AC Servo

DESKRIPSYON:

PS9331L ak PS9331L2 yo se izolatè makonnen optik ki gen yon dirije GaAlAs sou bò D 'ak yon dyòd foto, yon sikwi pwosesis siyal ak MOSFET pouvwa sou bò pwodiksyon sou yon sèl chip. PS9331L ak PS9331L2 yo nan 6-pin plastik SDIP (Shrink Dual In-line Package). PS9331L2 a gen 8 mm distans creepage. Zòn mòn 6-pin plastik SDIP se mwatye gwosè 8-pin DIP. PS9331L ak PS9331L2 yo fèt espesyalman pou gwo iminite transient mòd komen (CMR) ak gwo vitès chanje. Li apwopriye pou kondwi IGBT ak MOS FET. PS9331L a se kalite koube plon (Gull-zèl) pou aliye sifas yo. PS9331L2 a se kalite koube plon pou distans long creepage (Gull-zèl) pou mòn sifas.

Baj popilè: ps9331l2-e3-ax, Lachin ps9331l2-e3-manifaktirè rach, founisè
