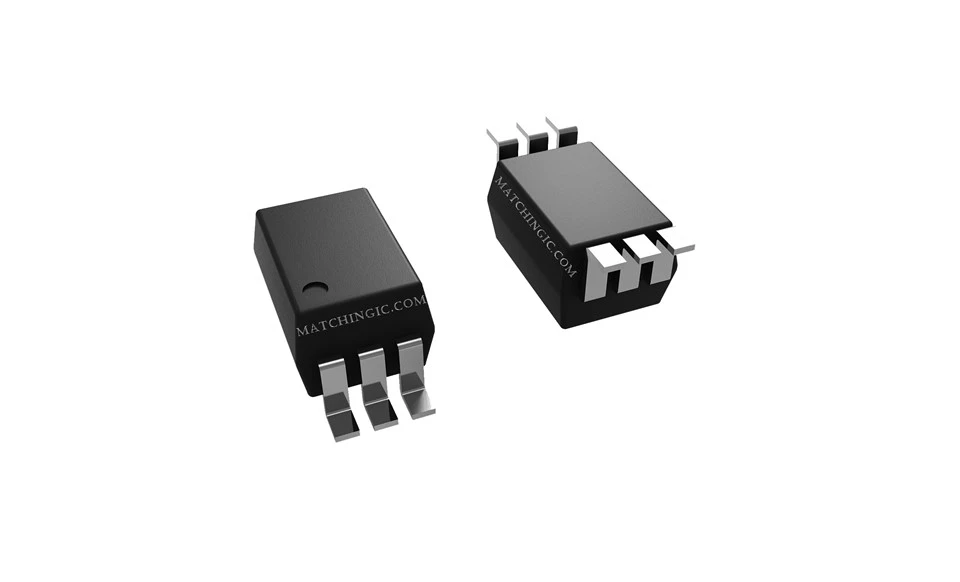

TLP2761(D4-TP,E(T GWO VITESSE SOTI LÒJIK OPTOKOUP
Dekri teren
Karakteristik teknik
Pwodwi ki gen rapò:
|
Mfr Pati |
TLP2761 |
TLP2761(D4-LF4,E |
TLP2761(D4-TP,E (O |
TLP2761(D4-TP,E(T |
TLP2761(D4-TP4,E |
|
Machandiz |
40000 |
40000 |
40000 |
40000 |
40000 |
|
Estati pwodwi |
Aktif |
Aktif |
Aktif |
Aktif |
Aktif |
|
Kantite Chanèl |
2 |
2 |
2 |
2 |
2 |
|
Voltage - Izolasyon |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
|
Iminite tranzitwa mòd komen (min) |
20kV/çs |
20kV/çs |
20kV/çs |
20kV/çs |
20kV/μs |
|
Kalite Antre |
DC |
DC |
DC |
DC |
DC |
|
Kalite Sòti |
Totem Pol |
Totem Pol |
Totem Pol |
Totem Pol |
Totem Pol |
|
Kouran - Sòti / Chèn |
10 mA |
10 mA |
10 mA |
10 mA |
10 mA |
|
Done Pousantaj |
15MBd |
15MBd |
15MBd |
15MBd |
15MBd |
|
Reta pwopagasyon tpLH / tpHL (Max) |
80ns% 2c 80ns |
80ns% 2c 80ns |
80ns% 2c 80ns |
80ns% 2c 80ns |
80ns% 2c 80ns |
|
Voltage - Avant (Vf) (Typ) |
1.5V |
1.5V |
1.5V |
1.5V |
1.5V |
|
Aktyèl - DC Forward (Si) (Max) |
10mA |
10mA |
10mA |
10mA |
10mA |
|
Voltage - Pwovizyon pou |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
|
Tanperati Fonksyònman |
-40 degre ~ 125 degre |
-40 degre ~ 125 degre |
-40 degre ~ 125 degre |
-40 degre ~ 125 degre |
-40 degre ~ 125 degre |
|
Pake / Ka |
SDIP6 (7.5x1.27) |
SDIP6 (7.5x1.27) |
SDIP6 (7.5x1.27) |
SDIP6 (7.5x1.27) |
SDIP6 (7.5x1.27) |
|
Pake |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Aplikasyons:
• Rezo faktori
• Entèfas dijital gwo vitès pou aparèy enstriman ak kontwòl
• I/O Komisyon Konsèy Entèfas
Deskripsyon jeneral:
TLP2761 a konsiste de yon dyòd GaA ℓAs ki gen gwo pwodiksyon makonnen ak fotodetektè gwo vitès entegre. Li loje nan pake SO6L la. Photocoupler sa a garanti operasyon nan jiska 125 ak sou pwovizyon soti nan 2.7 V a 5.5 V. Depi TLP2761 te garanti 1 mA ba kouran ekipman pou (ICCL/ICCH), ak 1.6 mA (T a=125 degre ) ba papòt D 'aktyèl (IFHL), li kontribye nan ekonomize enèji nan aparèy yo. Li ka kondwi dirèkteman nan yon mikwo-òdinatè pou yon kouran D 'ba. TLP2761 a gen yon plak pwotèj Faraday entèn ki bay yon garanti iminite tranzitwa nan mòd komen nan ±20 kV/µs.
Baj popilè: tlp2761(d4-tp, e(t gwo vitès pwodiksyon lojik optocoup, Lachin tlp2761 (d4-tp, e (t gwo vitès pwodiksyon lojik optocoup manifaktirè yo, founisè yo)
