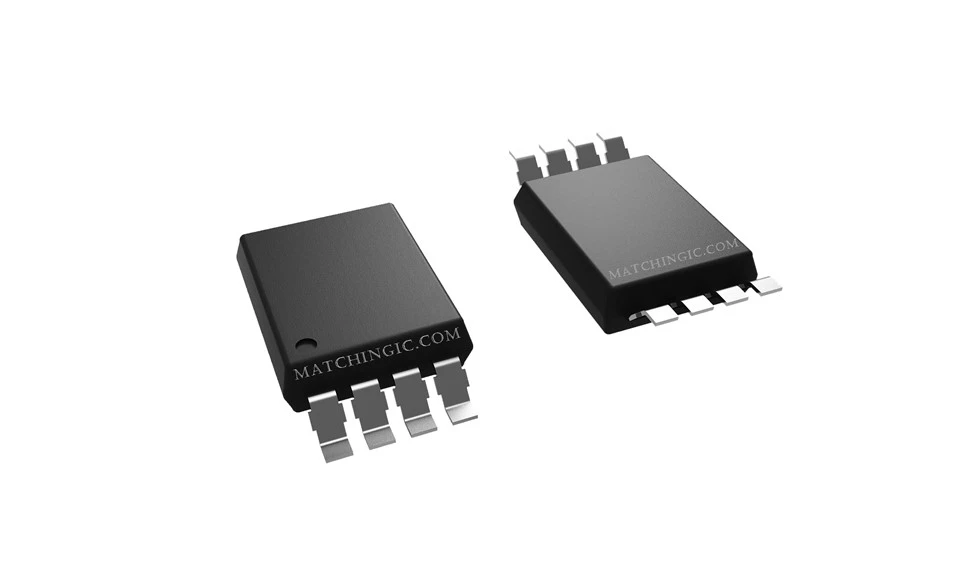

TLP2270(TP4,F) FOTOCOUPLER HI-SPEED BA INPUT
Dekri teren
Karakteristik teknik
Pwodwi ki gen rapò:
|
Mfr Pati |
TLP2270 |
TLP2270(TP4,E |
TLP2270 (TP4,F) |
|
Machandiz |
40000 |
40000 |
40000 |
|
Estati pwodwi |
Aktif |
Aktif |
Aktif |
|
Kantite Chanèl |
2 |
2 |
2 |
|
Voltage - Izolasyon |
5000Vrms |
5000Vrms |
5000Vrms |
|
Iminite tranzitwa mòd komen (min) |
20kV/çs |
20kV/çs |
20kV/çs |
|
Kalite Antre |
DC |
DC |
DC |
|
Kalite Sòti |
Totem Pol |
Totem Pol |
Totem Pol |
|
Kouran - Sòti / Chèn |
10 mA |
10 mA |
10 mA |
|
Done Pousantaj |
20MBd |
20MBd |
20MBd |
|
Reta pwopagasyon tpLH / tpHL (Max) |
60ns% 2c 60ns |
60ns% 2c 60ns |
60ns% 2c 60ns |
|
Voltage - Avant (Vf) (Typ) |
1.5V |
1.5V |
1.5V |
|
Aktyèl - DC Forward (Si) (Max) |
8mA |
8mA |
8mA |
|
Voltage - Pwovizyon pou |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
|
Tanperati Fonksyònman |
-40 degre ~ 125 degre |
-40 degre ~ 125 degre |
-40 degre ~ 125 degre |
|
Pake / Ka |
WSOP8(7.5x1.27) |
WSOP8(7.5x1.27) |
WSOP8(7.5x1.27) |
|
Pake |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Aplikasyons:
• Rezo faktori
• Entèfas dijital gwo vitès pou aparèy enstriman ak kontwòl
• I/O Komisyon Konsèy Entèfas
Deskripsyon jeneral:
Toshiba TLP2270 konsiste de yon gwo pwodiksyon LED enfrawouj makonnen ak yon gwo vitès foto-dyòd-tranzistò chip. Li loje nan pake SO8L la. Li loje nan yon pake SO8L mens nan 2.35 mm (max). TLP2270 garanti vòltaj izolasyon 5000 Vrms ak konfòme ak estanda sekirite entènasyonal pou izolasyon ranfòse. Li gen de sikui bati nan yon sèl pake SO8L, ki ka diminye zòn nan aliye. Photocoupler sa a garanti operasyon nan jiska 125 degre ak sou founiti ki soti nan 2.7 V a 5.5 V. Depi TLP2270 garanti 0.8 mA ba kouran ekipman pou (IDDL/IDDH), ak 1 mA (T a=125 degre) ba papòt kouran antre. (IFLH), li kontribye nan ekonomize enèji nan aparèy yo. Li ka kondwi dirèkteman nan yon mikwo-odinatè pa yon kouran D 'ba. TLP2270 a gen yon plak pwotèj Faraday entèn ki bay yon garanti iminite tranzitwa nan mòd komen nan ±20 kV/µs.
Baj popilè: tlp2270(tp4,f) photocoupler hi-vitès ba D', Lachin tlp2270(tp4,f) photocoupler hi-vitès ba D' fabricants, ke founisè
