HCPL-M{{1}E

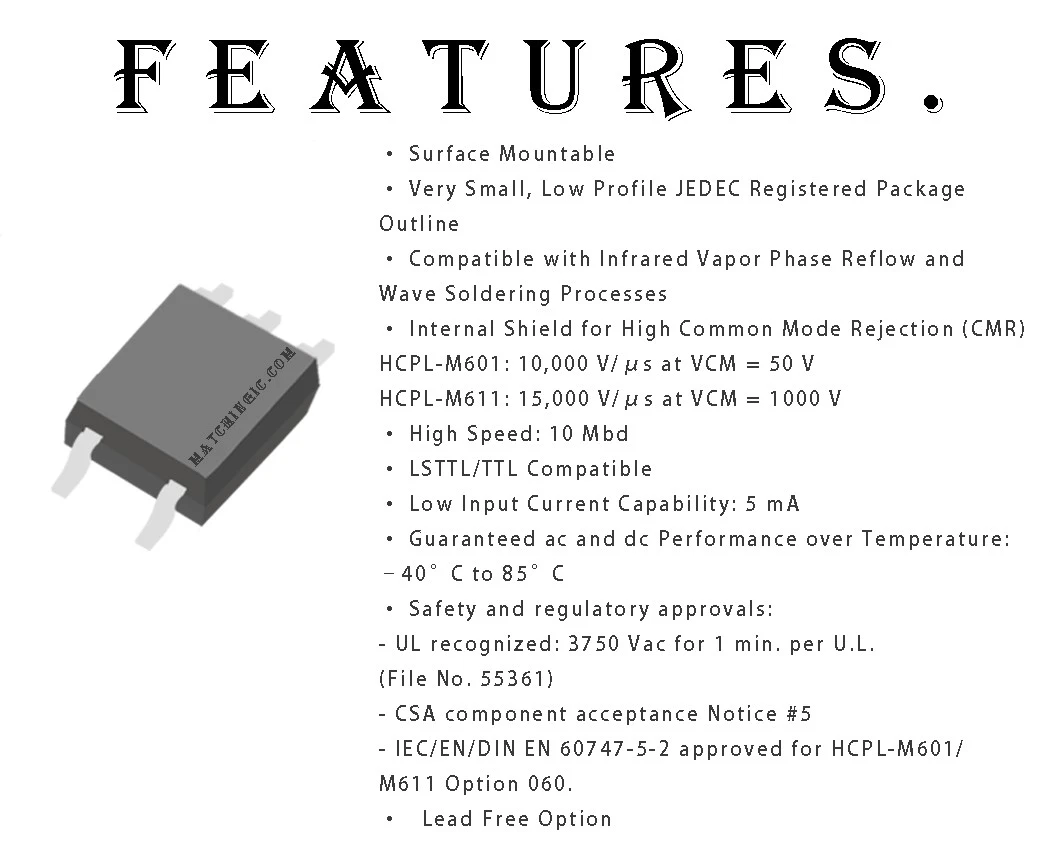

Optocoupler HCPL-M611-500E a se yon solisyon trè versatile ak kontra enfòmèl ant ki fèt pou aliye sifas, ki ofri konpatibilite ak tou de pwosesis reflow faz vapè enfrawouj ak pwosesis vag soude. Prezante yon pake ki anrejistre JEDEC ki ba, aparèy sa a se ideyal pou aplikasyon ki gen kontrent espas. Pwoteksyon entèn li amelyore rejè komen-mòd (CMR), asire pèfòmans serye nan anviwònman ki fè bwi. Avèk yon operasyon enpresyonan gwo vitès nan 10 Mbd, konpatibilite LSTTL / TTL, ak kapasite aktyèl antre ki ba, li satisfè kondisyon konsepsyon divès kalite. Optocoupler la garanti pèfòmans konsistan sou yon seri tanperati laj (-40 degre rive 85 degre) epi li te jwenn apwobasyon sekirite tankou rekonesans UL ak akseptasyon eleman CSA. Anplis de sa, disponiblite yon opsyon san plon an aliman ak estanda anviwònman an, sa ki fè li yon chwa dirab pou konsepsyon elektwonik.

• Reseptè liy izole

•Senplex/Multiplex done transmisyon

•Odinatè-periferik entèfas

�% 80�Microprocessor System Interface

•Digital Izolasyon pou A/D, D/A Konvèsyon

•Switching Suply

•Izolasyon Antre/Sòti enstriman

•Ground Loop Eliminasyon

•Pulse Transformer Ranplasman

Sa yo ti deskripsyon segondè CMR, gwo vitès, lojik gate opto coup lers yo se aparèy sèl chanèl nan yon mak pye senk plon tipòtrè. Yo elèktrikman ekivalan a optocouplers Avago sa yo (eksepte pa gen okenn karakteristik pèmèt pwodiksyon):

SO-5 Pake Creole SO-8 Pake

HCPL-M600 6N137 HCPL-0600

HCPL-M601 HCPL-2601 HCPL-0601

HCPL-M611 HCPL-2611 HCPL-0611

Deskripsyon pake SO-5 JEDEC anrejistre (MO-155) pa mande pou "twou atravè" nan yon PCB. Pake sa a okipe apeprè yon katriyèm zòn anprint nan pake estanda doub-in-line. Pwofil plon an fèt pou konpatib ak pwosesis estanda sifas mòn yo.

Pòtay yo HCPL-M600/01/11 makonnen optik konbine yon dyòd limyè GaAsP ak yon detektè foton entegre. Pwodiksyon IC detektè a se yon tranzistò Open-pèseptè Schottky-bloke. Pwoteksyon entèn la bay yon spesifikasyon iminite transitwa mòd komen garanti 5,000 V/μs pou HCPL-M601, ak 10,000 V/μs pou HCPL-M611.

Konsepsyon inik sa a bay maksimòm izolasyon sikwi AC ak DC pandan y ap reyalize TTL konpatibilite. Optocoupler AC ak DC paramèt operasyonèl yo garanti soti nan -40 degre a 85 degre ki pèmèt pèfòmans sistèm san pwoblèm.

Ti jeyometri aparèy ki nannan nan konsepsyon eleman bipolè sa a ogmante sisseptibilite eleman an nan domaj nan egzeyat elektwostatik (ESD). Li rekòmande pou pran prekosyon nòmal estatik nan manyen ak asanble eleman sa a pou anpeche domaj ak/oswa degradasyon ki ka pwovoke pa ESD.
