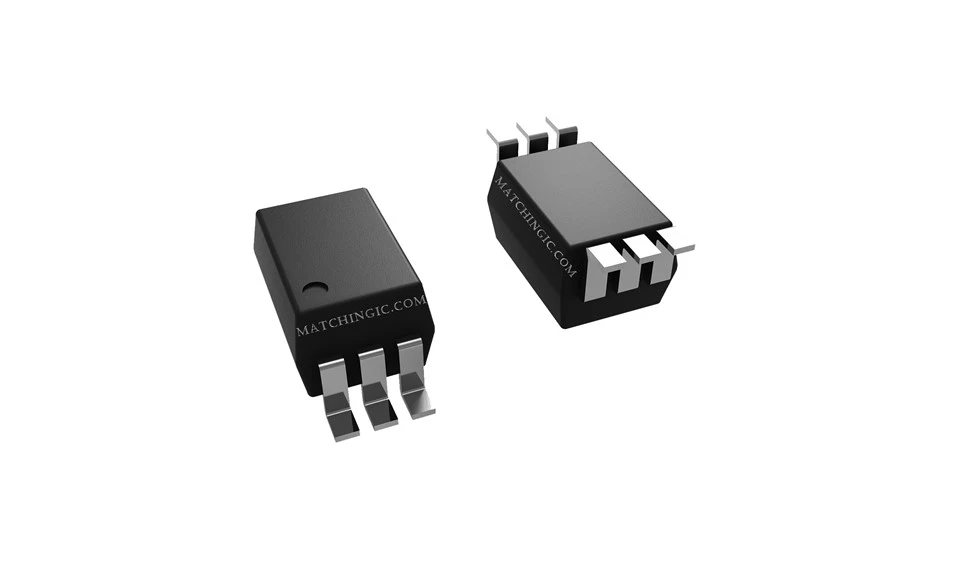

TLP701A(TP,F
Dekri teren
Karakteristik teknik

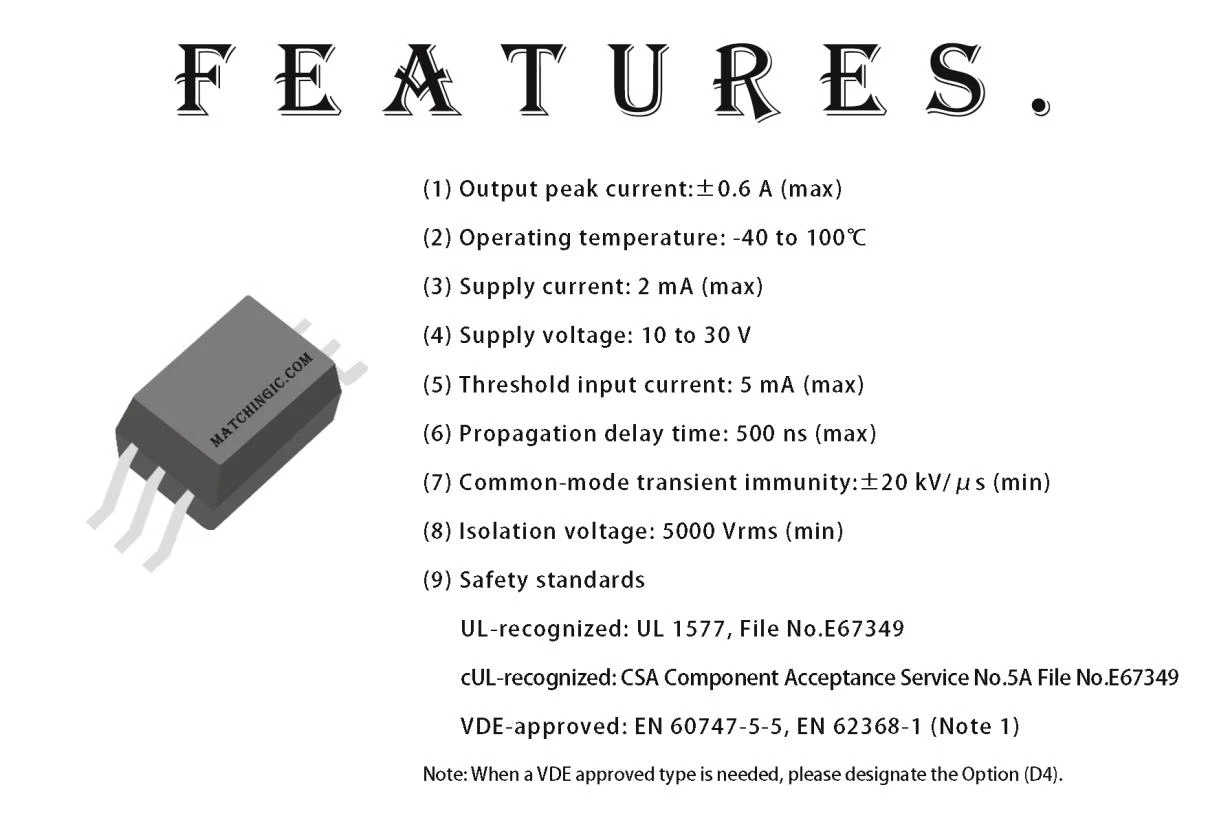

TLP701A a se yon chofè pòtay pèfòmans segondè ki fèt pou optocouplers, ki gen espesifikasyon kle tankou yon aktyèl pwodiksyon pik nan ±0.6 A, ranje tanperati opere nan -40 a 100 degre, ba aktyèl ekipman pou 2 mA, versatile akseptasyon vòltaj ekipman pou (10 a 30 V), papòt D 'aktyèl nan 5 mA, rapid pwopagasyon delè tan nan 500 ns, gaya komen-mòd iminite pasajè (± 20 kV / μs), ak yon vòltaj izolasyon sibstansyèl nan 5000 Vrms. Atribi sa yo ansanm fè TLP701A a apwopriye pou yon pakèt aplikasyon, asire pèfòmans serye ak efikas nan anviwònman ki gen diferan kondisyon ak egzijans.
Pwodwi ki gen rapò:
|
Mfr Pati |
TLP701A |
TLP701A(D4-TP,F |
TLP701A(D4-TP,F |
TLP701A(TP,F |
|
Deskripsyon |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
OPTOISO IGBT MOSFET CHOFÈ |
|
Machandiz |
50000 |
50000 |
50000 |
50000 |
|
Estati pwodwi |
Aktif |
Aktif |
Aktif |
Aktif |
|
Teknoloji |
Couplage optik |
Couplage optik |
Couplage optik |
Couplage optik |
|
Kantite Chanèl |
1 |
1 |
1 |
1 |
|
Voltage - Izolasyon |
5000Vrms |
5000Vrms |
5000Vrms |
5000Vrms |
|
Iminite tranzitwa mòd komen (min) |
20kV / nou |
20kV / nou |
20kV / nou |
20kV / nou |
|
Reta pwopagasyon tpLH / tpHL (Max) |
500ns% 2c 500ns |
500ns% 2c 500ns |
500ns% 2c 500ns |
500ns% 2c 500ns |
|
Distòsyon lajè batman kè (Max) |
350ns |
350ns |
350ns |
350ns |
|
Kouran - Sòti segondè, ba |
400mA% 2c 400mA |
400mA, 400mA |
400mA% 2c 400mA |
400mA% 2c 400mA |
|
Kouran - Sòti pik |
400mA |
400mA |
400mA |
400mA |
|
Voltage - Avant (Vf) (Typ) |
1.57V |
1.57V |
1.57V |
1.57V |
|
Aktyèl - DC Forward (Si) (Max) |
25 mA |
25 mA |
25 mA |
25 mA |
|
Voltage - Pwovizyon pou Sòti |
10V ~ 30V |
10V ~ 30V |
10V ~ 30V |
10V ~ 30V |
|
Tanperati Fonksyònman |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
Pake / Ka |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
SDIP6 (6.8x1.27) |
|
Pake |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Tap & Bobine (TR) |
Aplikasyon:
• Endistriyèl varyateur
�% a2 IGBT Gate Chofè
�% a2 MOSFET Gate Chofè
• Endiksyon Cooktop ak Aparèy Kay
Jeneral:
TLP701A a se yon fotokouplè nan yon pake SDIP6 ki gen ladann yon enfrawouj ki ap dirije optik makonnen ak yon chip IC fotodetektè ki gen gwo vitès ak gwo vitès.
TLP701A fizikman pi piti pase sa ki nan yon pake DIP 8-pin epi li konfòme ak estanda sekirite entènasyonal pou izolasyon ranfòse. Li konsa bay yon solisyon anprint ki pi piti pou aplikasyon ki mande sètifikasyon estanda sekirite. TLP701A a gen yon plak pwotèj Faraday entèn ki bay yon iminite tranzitwa Commonmode garanti ±20 kV/µs. Li gen yon pwodiksyon totèm-pol ki ka tou de koule ak sous kouran. Li se ideyal pou IGBT ak pouvwa MOSFET kondwi pòtay.
