LTV{{0}E
Dekri teren
Karakteristik teknik

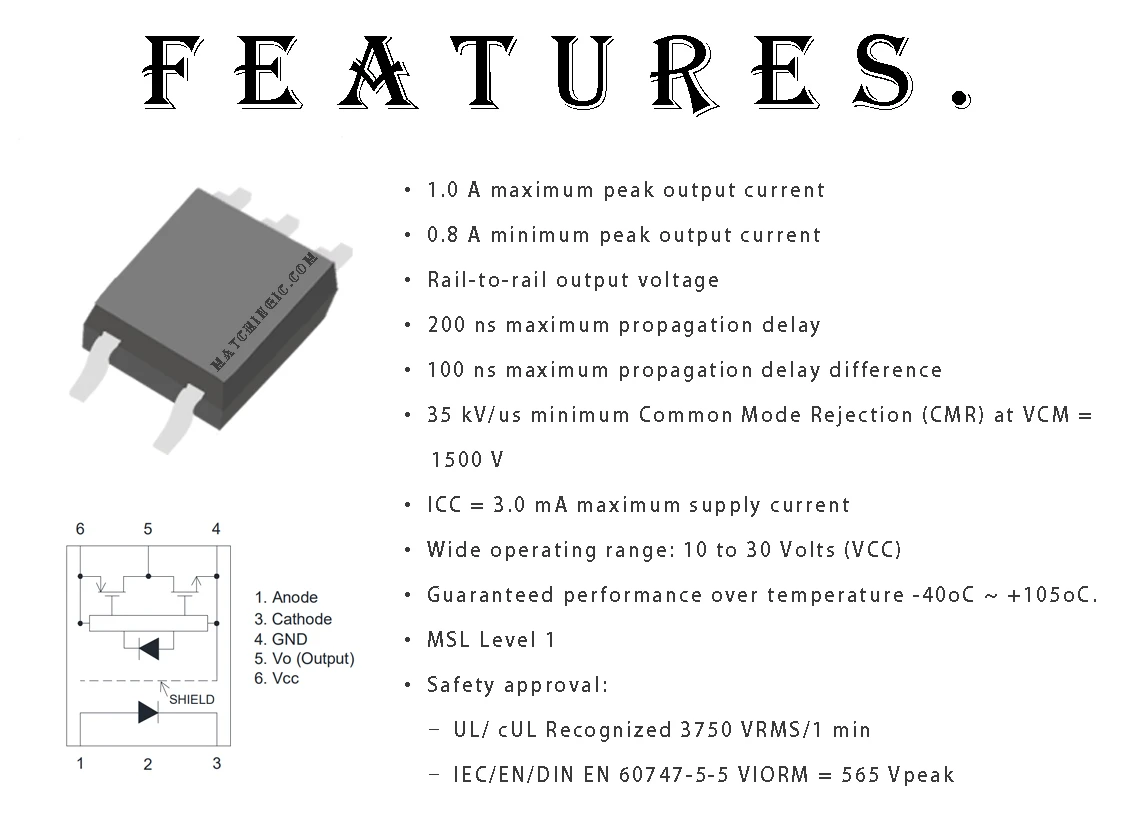

Chofè pòtay LTV{{0}}E optocoupler la etabli yon nouvo estanda nan teknoloji kondwi pòtay, ki ofri yon konbinezon solid nan karakteristik pou divès aplikasyon. Avèk yon maksimòm kouran pwodiksyon pik 1.0 A ak yon minimòm 0.8 A, li jwenn yon balans optimal ant pouvwa ak efikasite. Vòltaj pwodiksyon tren-a-ray ak reta pwopagasyon ki ba nan 200 ns (ak yon diferans maksimòm reta nan 100 ns) asire livrezon siyal egzak ak konsistan. Miyò, aparèy la kenbe yon gwo rejè mòd komen (CMR) nan 35 kV/us nan VCM=1500 V, amelyore iminite bri. Opere nan yon seri vòltaj laj de 10 a 30 Volts (VCC) ak garanti pèfòmans soti nan -40oC a +105oC, LTV-155E a ofri adaptabilite nan divès anviwònman.
Pwodwi ki gen rapò:
|
Mfr Pati |
LTV{{0}E |
|
Deskripsyon |
OPTOISO IGBT MOSFET CHOFÈ |
|
Machandiz |
50000 |
|
Estati pwodwi |
Aktif |
|
Teknoloji |
Couplage optik |
|
Kantite Chanèl |
1 |
|
Voltage - Izolasyon |
3750VDC |
|
Iminite tranzitwa mòd komen (min) |
20kV / nou |
|
Reta pwopagasyon tpLH / tpHL (Max) |
200ns, 200ns |
|
Distòsyon lajè batman kè (Max) |
70ns |
|
Kouran - Sòti segondè, ba |
800mA% 2c 800mA |
|
Kouran - Sòti pik |
800mA |
|
Voltage - Avant (Vf) (Typ) |
1.4V |
|
Aktyèl - DC Forward (Si) (Max) |
25 mA |
|
Voltage - Pwovizyon pou Sòti |
10V ~ 30V |
|
Tanperati Fonksyònman |
-40-C ~ 100-C |
|
Pake / Ka |
SOP5(4.4x1.27) |
|
Pake |
Tib |
Aplikasyon:
•Plasma Display Panel .
• Kondwi pòtay IGBT/MOSFET
• Ekipman pou pouvwa san enteripsyon (UPS)
•Endistriyèl varyateur
•Endiksyon chofaj
DESKRIPSYON:
Optocoupler LTV{{0}}E a se ideyal pou kondwi IGBT pouvwa ak MOSFET yo itilize nan aplikasyon pou kontwòl motè varyateur ak varyateur nan sistèm ekipman pou pouvwa. Li gen yon dirije AlGaAs optik makonnen ak yon sikwi entegre ak yon etap pwodiksyon pouvwa. Aktyèl pwodiksyon pik 1.0A a kapab kondwi dirèkteman pifò IGBT yo ak evalyasyon jiska 1200 V/50 A. Pou IGBT ki gen pi gwo evalyasyon, yo ka itilize seri LTV-155E pou kondwi yon etap pouvwa disrè ki kondui a. IGBT pòtay. Paramèt operasyon Optocoupler yo garanti sou seri tanperati ki soti nan -40oC ~ +105oC.
