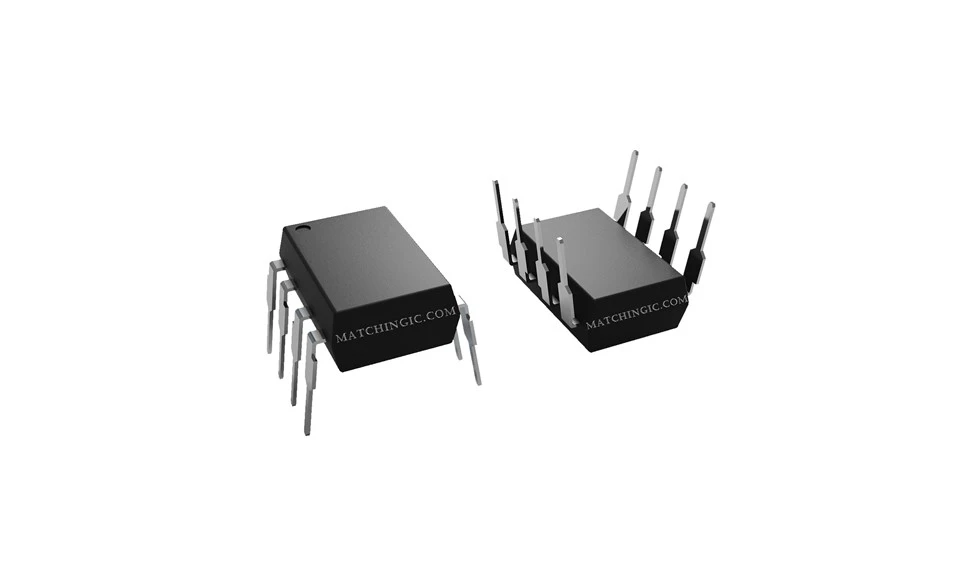

FOD3184

Chofè Gate Optocoupler FOD3184 la vle di kòm yon aparèy solid ak versatile nan domèn teknoloji chofè pòtay. Chaje ak karakteristik ki founi aplikasyon pou pèfòmans segondè, eleman sa a ofri yon melanj pafè nan efikasite, vitès, ak sekirite.

Voye rechèch

Dekri teren

Karakteristik teknik

Chofè FOD3184 Optocoupler Gate a se yon aparèy ki gen gwo pèfòmans ak karakteristik enpresyonan ki pwepare pou aplikasyon ki mande yo. Ofri yon rejè mòd komen 50kV / μs remakab, li asire operasyon serye nan anviwònman elektrik ki fè bwi. Avèk yon ranje tanperati opere laj nan -40 degre a +100 degre, FOD3184 la ekselan nan kondisyon ekstrèm. Aktyèl pwodiksyon pik 3A li yo, vitès switch rapid, ak pi ba dissipation pouvwa dinamik fè li ideyal pou kondwi MOSFET mwayen pouvwa ak IGBT ak presizyon. Pwodiksyon tren a tren, pwoteksyon blokaj anba vòltaj, ak konfòmite ak estanda sekirite tankou UL1577 ak DIN EN/IEC 60747-5-2 ranfòse fyab li ak sekirite. FOD3184 a se yon solisyon dènye kri, ki enkòpore fizyon an nan kapasite segondè pèfòmans ak mezi sekirite sevè.

product-1185-960

Pwodwi ki gen rapò:

Mfr Pati	FOD3184	FOD3184S	FOD3184SD	FOD3184SDV	FOD3184TSD	FOD3184TSDV	FOD3184TSR2V	FOD3184TV	FOD3184V
Deskripsyon	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET CHOFÈ	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET CHOFÈ
Machandiz	50000	50000	50000	50000	50000	50000	50000	50000	50000
Estati pwodwi	Aktif	Aktif	Aktif	Aktif	Aktif	Aktif	Aktif	Aktif	Aktif
Teknoloji	Couplage optik	Couplage optik	Couplage optik	Couplage optik	Couplage optik	Couplage optik	Couplage optik	Couplage optik	Couplage optik
Kantite Chanèl	1	1	1	1	1	1	1	1	1
Voltage - Izolasyon	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Iminite tranzitwa mòd komen (min)	35kV / nou	35kV / nou	35kV / nou	35kV / nou	35kV / nou	35kV / nou	35kV / nou	35kV / nou	35kV / nou
Reta pwopagasyon tpLH / tpHL (Max)	210ns, 210ns	210ns, 210ns	210ns, 210ns	210ns, 210ns	210ns, 210ns	210ns, 210ns	210ns, 210ns	210ns, 210ns	210ns, 210ns
Distòsyon lajè batman kè (Max)	65ns	65ns	65ns	65ns	65ns	65ns	65ns	65ns	65ns
Kouran - Sòti segondè, ba	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A	2.5A, 2.5A
Kouran - Sòti pik	2.5A	2.5A	2.5A	2.5A	2.5A	2.5A	2.5A	2.5A	2.5A
Voltage - Avant (Vf) (Typ)	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V	1.4V
Aktyèl - DC Forward (Si) (Max)	25mA	25mA	25mA	25mA	25mA	25mA	25mA	25mA	25mA
Voltage - Pwovizyon pou Sòti	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V	15V ~ 30V
Tanperati Fonksyònman	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Pake / Ka	DIP8 (7.62mm)	SMD8 (7.62mm)	SMD8 (7.62mm)	SMD8 (7.62mm)	SMD8 (7.62x10.16)	SMD8 (7.62x10.16)	SMD8 (7.62x10.16)	DIP8 (7.62x10.16)	DIP8 (7.62mm)
Pake	Tib	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tib	Tib

Aplikasyon:

•Plasma Display Panel

• Segondè pèfòmans DC/DC konvètisè

•High pèfòmans switch mòd ekipman pou pouvwa

• Segondè pèfòmans san enteripsyon ekipman pou pouvwa

•Izolasyon pouvwa MOSFET/IGBT pòtay kondwi

Deskripsyon:

FOD3184 a se yon 3A pwodiksyon aktyèl, gwo vitès MOSFET/IGBT Gate Drive Optocoupler. Li konsiste de yon dyòd aliminyòm gallium arsenide (AlGaAs) emisyon limyè optik makonnen ak yon detektè CMOS ak PMOS ak NMOS pwodiksyon pouvwa tranzistò etap entegre pouvwa sikwi. Li se depreferans adapte pou kondwi frekans segondè nan pouvwa MOSFETS / IGBT yo itilize nan Plasma Display Panels (PDPs), aplikasyon pou kontwòl motè varyateur ak pèfòmans segondè konvètisè DC / DC.

Aparèy la pake nan yon 8-pin doub lojman an liy konpatib ak pwosesis reflow 260 degre pou konfòmite soude san plon.

Baj popilè: fod3184, Lachin fod3184 manifaktirè yo, founisè
