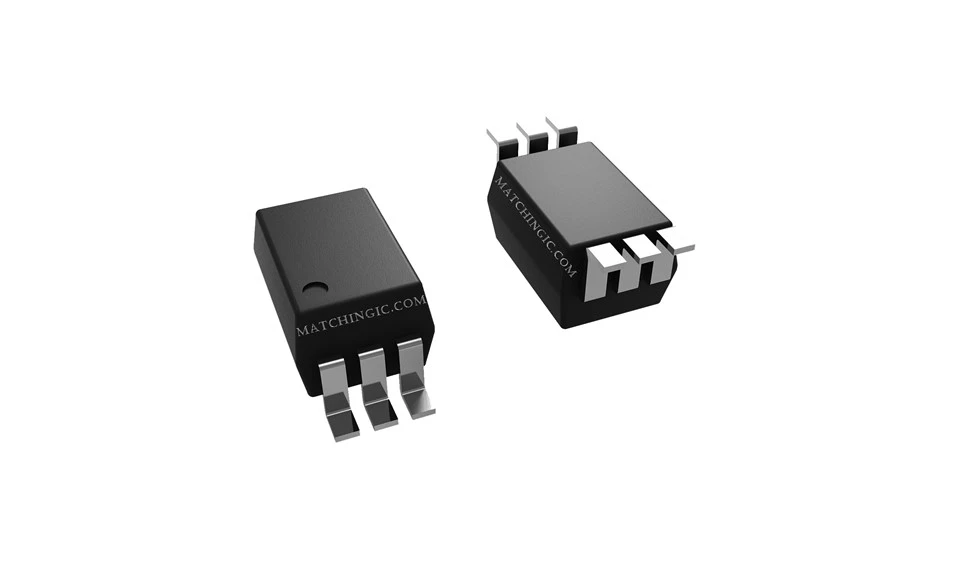

ACPL-P346-500E

ACPL-P346-500E a gen yon enpresyonan 2.5A maksimòm pik pwodiksyon aktyèl, asire operasyon solid ak efikas nan senaryo ki mande pou manyen pouvwa sibstansyèl. Ak yon minimòm pik pwodiksyon kouran de 2.0A, chofè sa a garanti fleksibilite nan yon seri de kondisyon operasyon dinamik.

Voye rechèch

Dekri teren

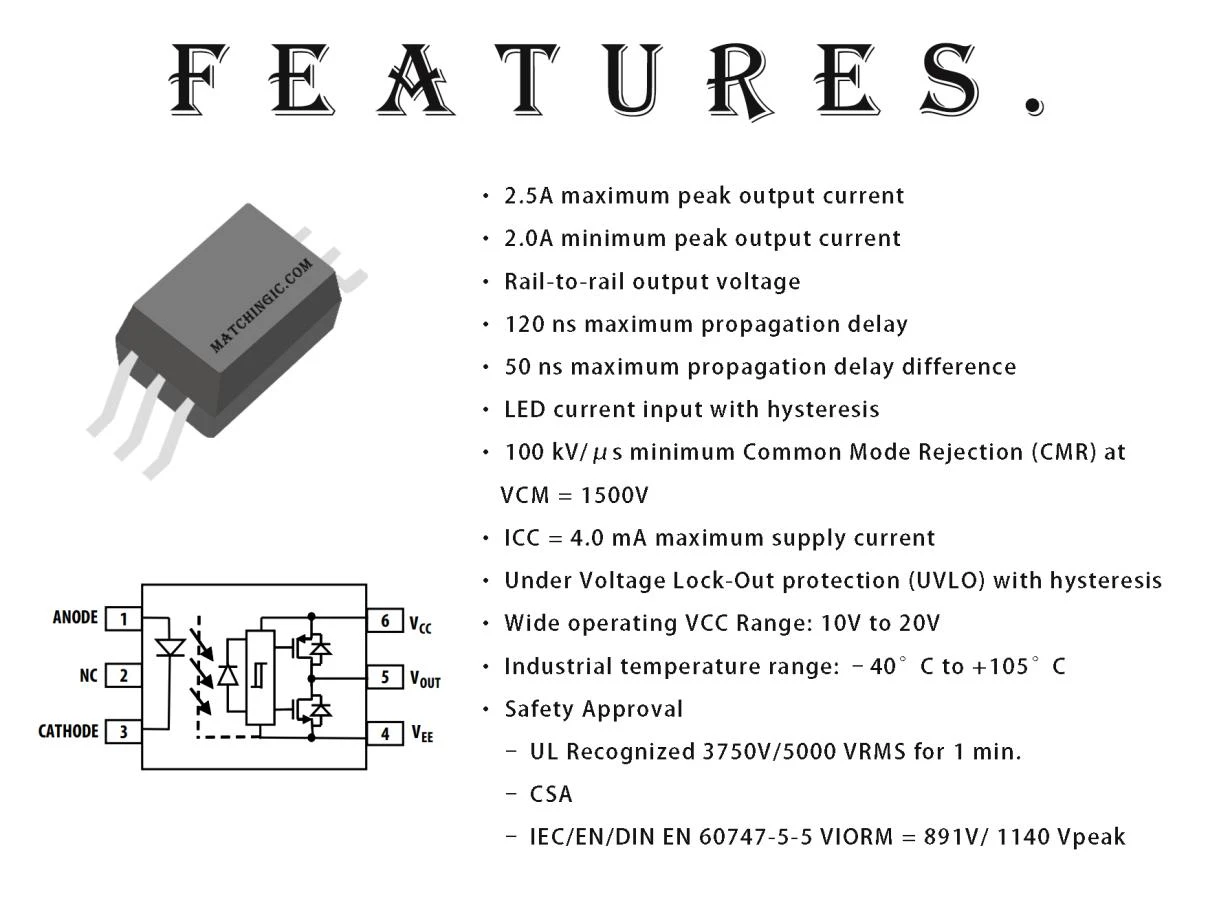

Karakteristik teknik

Chofè pòtay ACPL-P346-500E optocoupler la se yon aparèy ki gen gwo pèfòmans ak yon pisan pwodiksyon maksimòm 2.5A ak yon versatile 2.0Yon kouran pik pwodiksyon minimòm. Kapasite vòltaj pwodiksyon tren-a-ray li asire transfè vòltaj egzak, pyese pa tan repons rapid ak yon delè pwopagasyon maksimòm 120 ns ak yon diferans maksimòm delè pwopagasyon 50 ns. Enklizyon yon D' aktyèl ki ap dirije ak isterèz amelyore estabilite, pandan y ap rejè minimòm mòd komen nan 100 kV/μs nan VCM=1500V asire ekselan iminite bri. Aparèy la opere ak konsomasyon pouvwa ki ba (ICC=4.0 mA), entegre pwoteksyon lockout undervoltage ak isterèz, epi li ofri yon seri vòltaj opere lajè nan 10V a 20V. Ki fèt pou aplikasyon endistriyèl, li opere seryezman sou yon seri tanperati ki soti nan -40 degre a +105 degre epi li gen sètifikasyon sekirite ki gen ladan estati ki nan lis UL nan 3750V/5000 VRMS pou 1 minit, konfòmite CSA ak konfòmite ak IEC/EN/. DIN EN 60747-5-5 estanda, evalyasyon VIORM se 891V/1140 Vpeak. An jeneral, ACPL-P346-500E etabli yon nouvo estanda pou chofè optokouplè yo, li bay pèfòmans eksepsyonèl, fyab, ak sekirite.

product-1208-914

Pwodwi ki gen rapò:

Mfr Part	ACPL-P346-000E	ACPL-P346-060E	ACPL-P346-500E	ACPL-P346-560E
Deskripsyon	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER
Stock	50000	50000	50000	50000
Estati pwodwi	Aktif	Aktif	Aktif	Aktif
Teknoloji	Couplage optik	Couplage optik	Couplage optik	Couplage optik
Kantite Chanèl	1	1	1	1
Voltage - Izolasyon	3750Vrms	3750Vrms	3750Vrms	3750Vrms
Iminite tranzitwa mòd komen (min)	50kV / nou	50kV / nou	50kV / nou	50kV / nou
Reta pwopagasyon tpLH / tpHL (Max)	120ns, 120ns	120ns, 120ns	120ns, 120ns	120ns, 120ns
Distòsyon lajè batman kè (Max)	50ns	50ns	50ns	50ns
Kouran - Sòti segondè, ba	2A,2A	2A,2A	2A,2A	2A,2A
Kouran - Sòti pik	2A	2A	2A	2A
Voltage - Avant (Vf) (Typ)	1.55V	1.55V	1.55V	1.55V
Aktyèl - DC Forward (Si) (Max)	25 mA	25 mA	25 mA	25 mA
Voltage - Pwovizyon pou Sòti	10V ~ 20V	10V ~ 20V	10V ~ 20V	10V ~ 20V
Tanperati Fonksyònman	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C	-40-C ~ 105-C
Pake / Ka	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)	SDIP6 (6.8x1.27)
Pake	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)	Tap & Bobine (TR)

Aplikasyon:

•Power, GaN, ak SiC MOSFET kondwi pòtay

•AC ak Brushless DC motè kondui

•Switching ekipman pou pouvwa

Deskripsyon:

Broadcom® ACPL-P346/W346 a gen yon LED AlGaAs, ki se optik makonnen ak yon sikwi entegre ak yon etap pwodiksyon pouvwa. Optocoupler sa a se ideyal pou kondwi pouvwa, GaN (Nitrure Galyòm) ak SiC (Silicon Carbide) MOSFET yo itilize nan varyateur oswa aplikasyon pou konvètisè AC-DC/DC-DC. Segondè vòltaj fonksyònman an nan etap pwodiksyon an bay vòltaj kondwi ki nesesè nan aparèy ki kontwole pòtay yo. Vòltaj la ak aktyèl pwodiksyon pik segondè apwovizyone pa optocoupler sa a fè li depreferans adapte pou MOSFET kondwi dirèk nan frekans segondè pou konvèsyon efikasite segondè. ACPL-P346 ak ACPL-W346 gen pi wo vòltaj izolasyon VIORM=891 Vpeak ak VIORM=1140Vpeak respektivman nan IEC/EN/DIN EN 60747-5-5.

ATANSYON!

Li rekòmande pou pran prekosyon nòmal estatik nan manyen ak asanble eleman sa a pou anpeche domaj ak/oswa degradasyon ki ka pwovoke pa ESD. Konpozan ki parèt nan fich done sa a pa dwe itilize nan aplikasyon oswa anviwònman militè oswa ayewospasyal.

Baj popilè: acpl-p346-500e, Lachin acpl-p346-500e manifaktirè, founisè
